2451 TRACK TESTER

2451 TRACK TESTERDownload .pdf

Der 2451 Track Tester wurde entwickelt, um in einem Wasserbad mit Körpertemperatur Führungsdrähte und Katheter auf deren mechanische Eigenschaften zu prüfen und zu protokollieren. Die Antriebe- und die SensorAuswertungen können beliebig programmiert werden: die Sensoren und der Antrieb (Rollenantrieb, oder Drehmomentantrieb) werden ausgewählt, die man verwenden will und definiert dann über die Rezeptverwaltung einen Testablauf. Der Track-Aufbau kann mit einer Pumpe inklusive Durchflussmessung erweitert werden, sowie auch mit ergänzenden Werkzeugen für z.B. für einen Biegetest mit dem Rollenantrieb. Mittels eines Joysticks können die Bewegungen auch manuell ausgeführt werden. Zwei Kameras (davon eine Unterwasserkamera) zeichnen den Prozess auf.

Tests:
  • biegen / knicken
  • Schiebbarkeit / Schubeffizienz
  • Torsionsfestigkeit
  • Festigkeit der Verbindungen gegen Verdrehen
  • Führbarkeit
  • anliegende Kraft auf eine simulierte Gefässwand
  • weitere Auswertungen wie Mittelwerte von mehreren Tests, automatisch mehrere Durchläufe desselben Tests und mehr

Vorschubkraft - Misst die Kraft, die erforderlich ist, um einen Katheter, Führungsdraht oder ein anderes interventionelles Gerät unter Verwendung des empfohlenen Zubehörs durch einen gewundenen Pfad vorzuschieben.

Push-Effizienz - Verwendet die proximalen und distalen Kraftmesszellen zur Messung der Kraft, die auf die distale Spitze des Produkts wirkt, wenn eine bekannte Kraft auf das proximale Ende des Produkts ausgeübt wird.

Flexibilität - Mass für die Fähigkeit einer Katheterspitze, über eine bestimmte Biegung in einem Führungsdraht zu gleiten, z. B. eine 90-Grad-Biegung.

Drehmoment - Bei einem gewundenen Pfad ein Mass für die Rotationsreaktion am distalen Ende eines Geräts, während am proximalen Ende eine Rotation erzeugt wird.

Rückziehbarkeit - Mass für die Kraft, die erforderlich ist, um das Gerät aus einem gewundenen Pfad zurückzuziehen.

Kreuzbarkeit - Mass für die Kraft, die erforderlich ist, um ein endovaskuläres System durch eine simulierte Stenose/Läsion innerhalb einer Verfolgung des proximalen Endes vorzuschieben

Technische Spezifikationen
Proximale Antriebe
Produktdimensionen ø 0.5 - 5mm
Produktzuführung mit Joystick möglich
Proximaler Rollenantrieb Baugruppe:
• Rollenantrieb: ±2kg, ±3kg oder ±5kg
• einstellbarer Anpressdruck mittels Kraftanzeige
• Positioniergenauigkeit: 0.1mm
• wechselbare Rollen aus PU oder Silikon
Proximale Drehmomentantrieb Baugruppe (±1Nm)
Peripherie
2x berührungslose Laser-Positionsmarkierungen
1x Ober- und 1x Unterwasserkamera für Videowiedergabe mit Live-Kräften
Track (tauchfähig)
Pump- und Durchflusseinheit bis zu 3000ml/min mit Luer Lock Male
3 Kraftsensoren (±5kg, ±1kg, ±100g)
Reaktionsmomentsensor ±1Nm
Vorrichtung für Biegetest mit Rollenantrieb
Wasser (260L)
Wassertemperatur 21 - 50°C ± 2°C (mit Autostart für Heizung und Stromsparfunktionen)
fortschrittliche Wasseraufbereitung, um das Wasser mehrere Monate lang sauber zu halten
Bedienung
einfach bedienbare Benutzeroberfläche
BW-TEC HMI auf Touchscreen
SPS Steuerung und PC für HMI und Datenverwaltung, Netzwerk kompatibel
Allgemein
Masse (L x B x H): 1700x 1550x 980mm (ohne Tisch)
Gewicht: 310kg (570kg mit Wasser)
Spannung 3x230 VAC / 4000W

Details:

Lochplatte für Track Aufbau

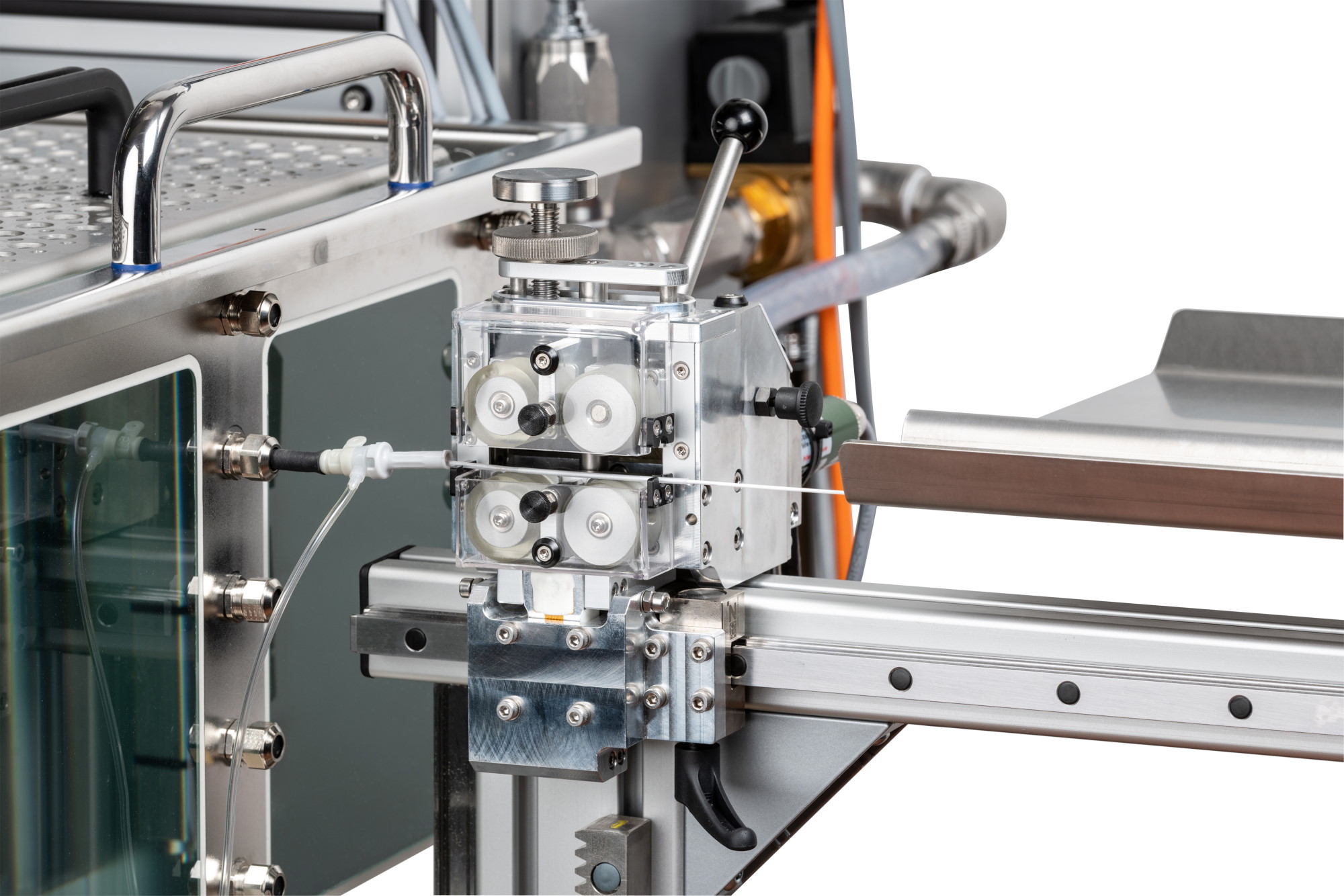

Rollenantrieb
Drehmomentantrieb
BW-TEC HMI
