3200 BW-TEC 5UP LAMINATOR
3200 BW-TEC 5UP LAMINATORDownload .pdf
Der 3200 BW-TEC 5UP Laminator wurde für präzises, wiederholbares MehrschichtLaminieren von Kathetern entwickelt - ganz ohne den Einsatz von Druckluft im Kernprozess. Ein integrierter Gebläse-Ventilator liefert Niederdruck-Heißluft, wodurch der Anlagenluftverbrauch auf null reduziert und gleichzeitig die Prozessstabilität verbessert wird. Die Micro Swirl 360° Thermodüse sorgt für eine gleichmäßige Umfliessung der Katheter und gewährleistet konsistente Laminierung bei reduzierter Variabilität. Ein kompaktes, effizientes Layout kombiniert mit der BW-TEC HMI ermöglicht eine intuitiv Bedienung, Rezeptsteuerung und integrierte Datenerfassung. Eine robuste, produktionsbereite Lösung für Ingenieure, die Wert auf Leistung, Wiederholgenauigkeit und vereinfachte Infrastruktur legen.
Hauptmerkmale
- Integriertes Niederdruck-Gebläse (kein Verbrauch von Anlagenluft)
- Micro Swirl 360° Thermodüse für gleichmäßige Wärmeverteilung
- Digitale Durchflussmessung und -steuerung
- Hohe Prozessstabilität und Wiederholgenauigkeit
- Kompaktes, bedienerfreundliches Maschinenlayout
- BW-TEC HMI mit Rezept- und Datenverwaltung
| Technische Spezifikationen | |
|---|---|
| Modelle | |
| Linearbewegung: 1750 mm oder 2050 mm | |
| Prozessdaten | |
| Geschwindigkeit: 0–180 mm/s | |
| Temperatur: bis 400 °C | |
| Flow: 15–70 l/min | |
| Druckluftversorgung | |
| 6-8 bar | |
| Datenverwaltung | |
| BW-HMI Datenverwaltung | |
| Netzwerkanbindung über integrierten PC | |
| Abmessungen (L × W × H) | |
| 680 × 860 × 2400 mm (Standard, Aufstellhöhe 2,5 m) | |
| 680 × 860 × 2720 mm (Aufstellhöhe 2,8 m) | |
| Gewicht | |
| ca. 210 kg | |
| Elektrische Versorgung | |
| 230 VAC, 50-60 Hz | |
| Leistungsaufnahme: 4500 W |
Details:
- Laminiereinheit

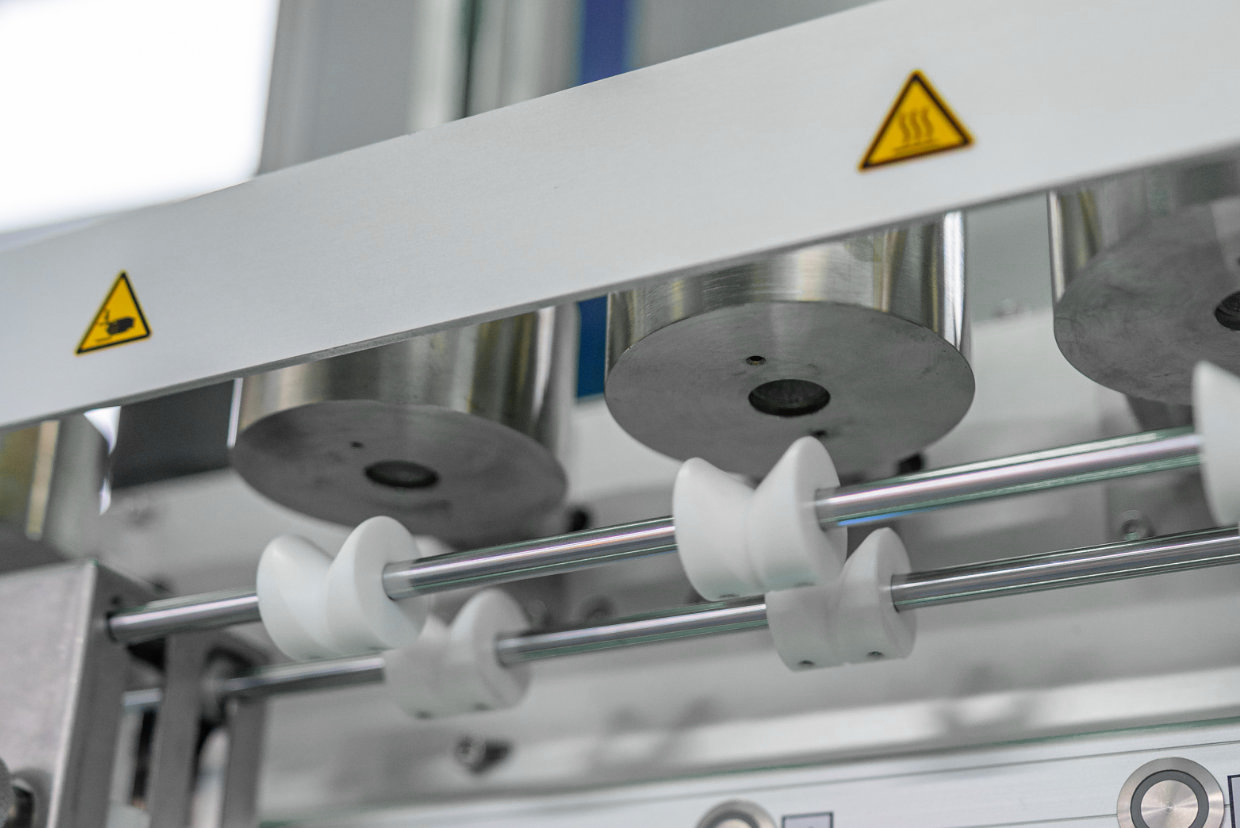

- Micro Swirl 360° Thermodüse

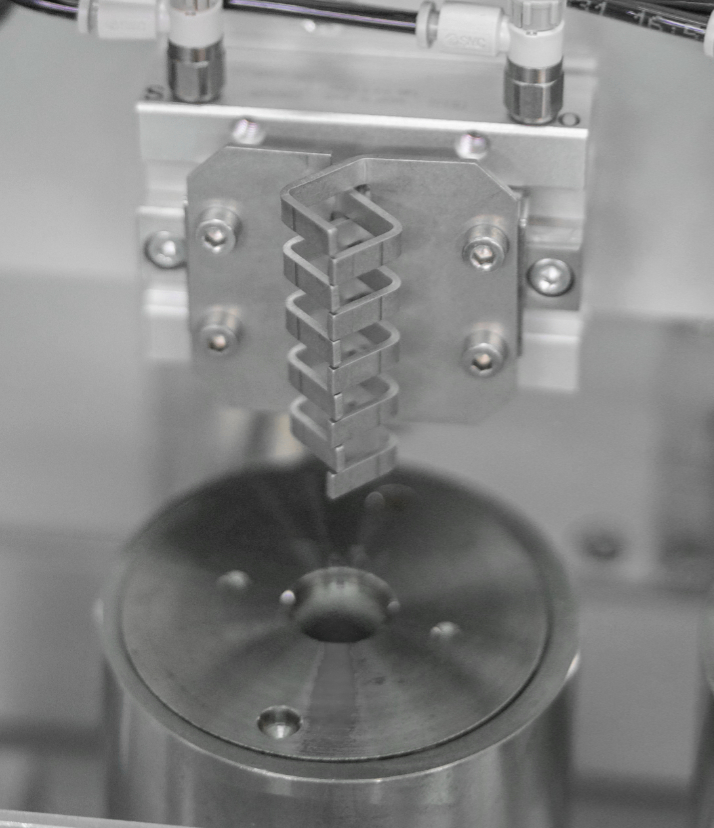

- Zentriergreifer
- BW-TEC HMI
