429 手动切管台

手动切管台 429下载PDF

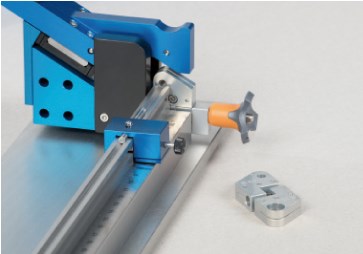

手动切管台特别为切割薄壁细塑料管而设计。

切割头安装在一个无间隙的精密导轨上。埋在缝隙里的工业刀片能够确保实现光滑整齐的角度切割。工件固定于一条V形导轨上。切割头可根据工件规格在竖直方向上调整。模具根据客户需求定制。

通过调节挡块的位置,能够精确指定切割的长度。

技术规格:
工件导轨采用V形凹槽,限位可调
凹模可换
左右两侧工件和刀头导轨
标尺长度:250 mm/根据需求另可定制长度
最大切割直径:10 mm
可用标准工业刀片厚度0.1~0.15 mm
规格(长 x 宽 x 高):440 x 160 x 130 mm
重量:2 kg

细节:

切割头高度可调
可更换模具
限位可调
