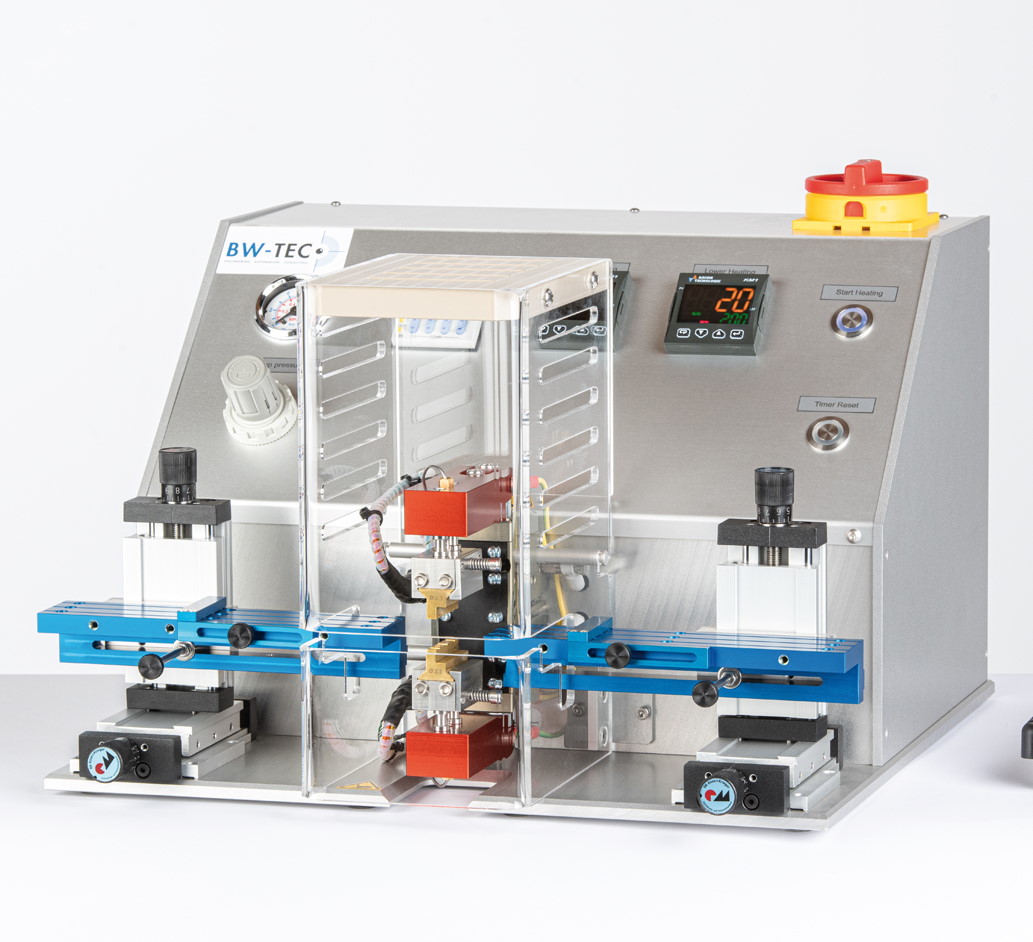

热焊机 23

热焊机 23下载PDF

热焊机用于焊接塑料管。热量通过卡钳传送。通过在软管内部插入钢丝,再从外部套上热缩管,令焊接处不但弧度均匀,而且能有效防止连接处变形。工艺参数由温度、加热时间和卡钳形状控制。
当焊接参数调整好以后,在配有可调停止定位器的导向槽和焊接卡钳之间可以放入最多3个工件。启动脉冲开关即可开始焊接加工。

技术规格:
气动精密平行抓手带加热卡钳座
加热卡钳可更换,每支带3个空腔
可调高度的工件垫板,附带可调长度挡板。
加热功率2 x 200 W
加热范围 (其他应要求提供)20 – 220 °C (86 – 428 °F)
上下加热可通过独立的PID温度调节器调整
K型温度传感器
0~60 s可调焊接定时器
冷风接口可选
尺寸 长x宽x高400 x 400 x 260 mm
重量约12 kg
电压230 V交流
600 W
根据需求可提供其它的电源配置
压缩空气6 bar (0.6 MPa)

细节:

焊接卡钳
细节
工件导向装置
